TCP协议

报文格式

  • 16位端口号：告知主机该报文段是来自哪里（源端口Source Port）以及传给哪个上层协议或应用程序（目的端口Destination Port）的。
  • 32位序号：一次TCP通信（从TCP连接建立到断开）过程中某一个传输方向上的字节流的每个字节的编号。假设主机A和主机B进行TCP通信，A发送给B的第一个TCP报文段中，序号值被系统初始化为某个随机值ISN（Initial Sequence Number，初始序号值）。那么在该传输方向上（从A到B），后续的TCP报文段中序号值将被系统设置成ISN加上该报文段所携带数据的第一个字节在整个字节流中的偏移。例如，某个TCP报文段传送的数据是字节流中的第1025~2048字节，那么该报文段的序号值就是ISN+1025.另外一个传输方向（从B到A）的TCP报文段的序号值也具有相同的含义。
  • 32位确认号（acknowledgement number）：用作对另一方发送来的TCP报文段的响应。其值是收到的TCP报文段的序号值加1。假设主机A和主机B进行TCP通信，那么A发送出的TCP报文段不仅携带自己的序号，而且包含对B发送来的TCP报文段的确认号。反之，B发送出的TCP报文段也同时携带自己的序号和对A发送来的报文段的确认号。
  • 4位头部长度（header length）：标识该TCP头部有多少个32bit字（4字节）。因为4位最大能标识15，所以TCP头部最长是60字节。

  • 6位控制位包含如下几项：

    URG标志，表示紧急指针（urgent pointer）是否有效。

    ACK标志，表示确认号是否有效。我们称携带ACK标识的TCP报文段为确认报文段。

    PSH标志，提示接收端应用程序应该立即从TCP接收缓冲区中读走数据，为接收后续数据腾出空间（如果应用程序不将接收到的数据读走，它们就会一直停留在TCP接收缓冲区中）。

    RST标志，表示要求对方重新建立连接。我们称携带RST标志的TCP报文段为复位报文段。

    SYN标志，表示请求建立一个连接。我们称携带SYN标志的TCP报文段为同步报文段。

    FIN标志，表示通知对方本端要关闭连接了。我们称携带FIN标志的TCP报文段为结束报文段。

  • 16位窗口大小（window size）：是TCP流量控制的一个手段。这里说的窗口，指的是接收通告窗口（Receiver Window，RWND）。它告诉对方本端的TCP接收缓冲区还能容纳多少字节的数据，这样对方就可以控制发送数据的速度。

  • 16位校验和（TCP check sum）：由发送端填充，接收端对TCP报文段执行CRC算法以检验TCP报文段在传输过程中是否损坏。注意，这个校验不仅包括TCP头部，也包括数据部分。这也是TCP可靠传输的一个重要保障。
  • 16位紧急指针（urgent pointer）：是一个正的偏移量。它和序号字段的值相加表示最后一个紧急数据的下一字节的序号。因此，确切地说，这个字段是紧急指针相对当前序号的偏移，不妨称之为紧急偏移。TCP的紧急指针是发送端向接收端发送紧急数据的方法。
  • TCP头部选项：TCP头部的最后一个选项字段（options）是可变长的可选信息。这部分最多包含40字节，因为TCP头部最长是60字节（其中还包含前面讨论的20字节的固定部分）。典型的TCP头部选项结构如下图所示。

    连接过程

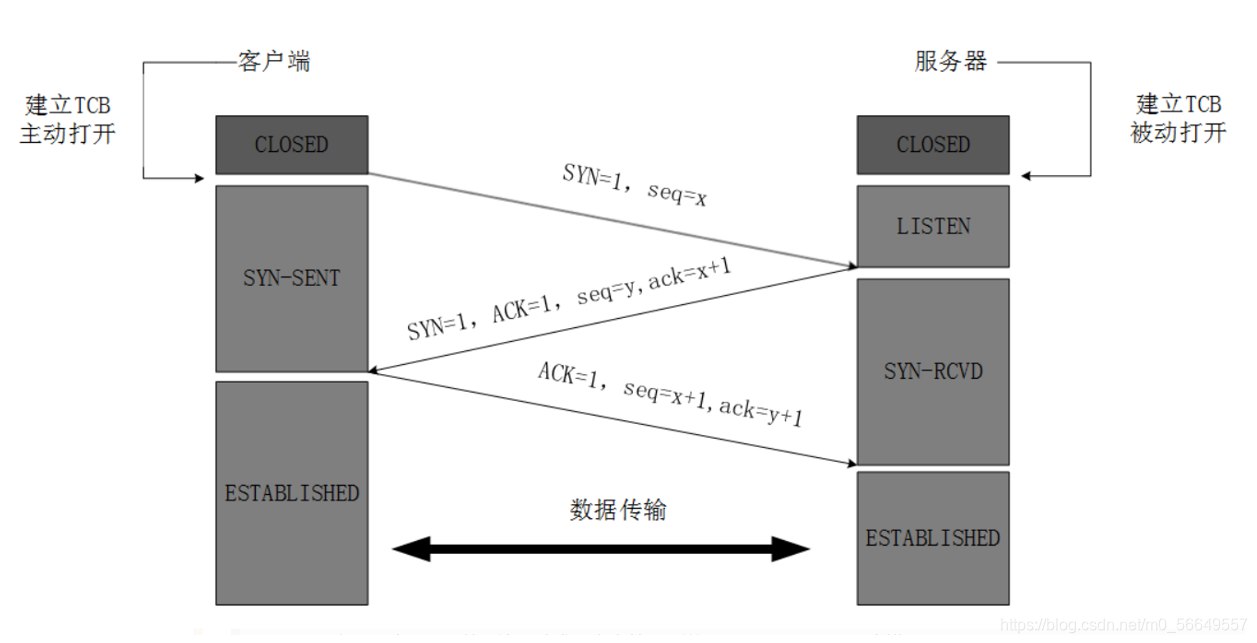

    “三次握手“—连接开始

最开始的时候客户端和服务器都是处于CLOSED关闭状态。主动打开连接的为客户端，被动打开连接的是服务器。

TCP服务器进程先创建传输控制块TCB，时刻准备接受客户进程的连接请求，此时服务器就进入了 LISTEN 监听状态

第一次握手 TCP客户进程也是先创建传输控制块TCB，然后向服务器发出连接请求报文，这是报文首部中的同部位SYN=1，同时选择一个初始序列号 seq=x ，此时，TCP客户端进程进入了 SYN-SENT 同步已发送状态

第二次握手 TCP服务器收到请求报文后，如果同意连接，则会向客户端发出确认报文。确认报文中应该 ACK=1，SYN=1，确认号是ack=x+1，同时也要为自己初始化一个序列号 seq=y，此时，TCP服务器进程进入了 SYN-RCVD 同步收到状态

第三次握手 TCP客户端收到确认后，还要向服务器给出确认。确认报文的ACK=1，ack=y+1，自己的序列号seq=x+1，此时，TCP连接建立，客户端进入ESTABLISHED已建立连接状态 触发三次握手

如果采用两次握手会出现以下情况：
客户端向服务器端发送的请求报文由于网络等原因滞留，未能发送到服务器端，此时连接请求报文失效，客户端会再次向服务器端发送请求报文，之后与服务器端建立连接，当连接释放后，由于网络通畅了，第一次客户端发送的请求报文又突然到达了服务器端，这条请求报文本该失效了，但此时服务器端误认为客户端又发送了一次连接请求，两次握手建立好连接，此时客户端忽略服务器端发来的确认，也不发送数据，造成不必要的错误和网络资源的浪费。

如果采用三次握手的话，就算那条失效的报文发送到服务器端，服务器端确认并向客户端发送报文，但此时客户端不会发出确认，由于客户端没有确认，由于服务器端没有接收到确认，就会知道客户端没有请求连接。

四次挥手—连接结束

第一次挥手 客户端发出连接释放报文，并且停止发送数据。释放数据报文首部，FIN=1，其序列号为seq=u（等于前面已经传送过来的数据的最后一个字节的序号加1），此时，客户端进入FIN-WAIT-1（终止等待1）状态

第二次挥手 服务器端接收到连接释放报文后，发出确认报文，ACK=1，ack=u+1，并且带上自己的序列号seq=v，此时，服务端就进入了CLOSE-WAIT 关闭等待状态

第三次挥手 客户端接收到服务器端的确认请求后，客户端就会进入FIN-WAIT-2（终止等待2）状态，等待服务器发送连接释放报文，服务器将最后的数据发送完毕后，就向客户端发送连接释放报文，服务器就进入了LAST-ACK（最后确认）状态，等待客户端的确认。

第四次挥手 客户端收到服务器的连接释放报文后，必须发出确认，ACK=1，ack=w+1，而自己的序列号是seq=u+1，此时，客户端就进入了TIME-WAIT（时间等待）状态，但此时TCP连接还未终止，必须要经过2MSL后（最长报文寿命），当客户端撤销相应的TCB后，客户端才会进入CLOSED关闭状态，服务器端接收到确认报文后，会立即进入CLOSED关闭状态，到这里TCP连接就断开了，四次挥手完成
